Die Innenzahnradpumpe der Serie 4327AA™ ist die ideale Lösung für Ihre Öl- und Gasanwendungen. Diese Edelstahlvariante ist eine vollständig API 676-konforme Pumpe mit 4 Bolzen montierten API 682-Patronendichtungen. Sie kann Fördermengen bis zu 363 m³/h (1.600 GPM) bewältigen.
Merkmale & Vorteile
- Innenzahnradpumpen sind rotierende Verdrängerpumpen, die bei jeder Umdrehung der Welle die gleiche Flüssigkeitsmenge fördern.
- Die Fördermenge ist direkt proportional zur Drehzahl, was eine einfache Steuerung über den gesamten Leistungsbereich durch drehzahlvariable Antriebe ermöglicht
- Der Systemdruck hat nur einen minimalen Einfluss auf die Durchflussmenge, so dass dies eine hervorragende Lösung für kontinuierliche Prozesse ist, bei denen mehrere Ströme zusammen dosiert werden.
Kapazität
zu 1,600 GPM
zu 363 m³/h
Viskosität
28 zu 2,000,000 SSU
0.1 zu 440,000 cSt
Druck
zu 200 PSI
zu 14 BAR
Temperatur
-120°F zu +800°F
-85°C zu +430°C
Optionen
Anschlüsse
Inline (180°)
Geflanscht (ASME / ANSI)
Antriebe
R Versetztes Untersetzungsgetriebe
P Separat gekauftes Untersetzungsgetriebe
V Drive | Keilriemenantrieb
Montage
Fubmontage
Abdichtung
Cartridge-Dichtung nach API 682 Kategorie 1, 2 oder 3 mit Dichtungsplänen
Spezifikationen
Model | Standard Port Size | Nominal Pump Rating (GPM) | Nominal Pump Rating (m3/h) | Maximum RPM | Maximum Pressure PSI | Maximum Pressure BAR |
---|---|---|---|---|---|---|
N4323AA | 6 | 600 | 136 | 350 | 200 | 14 |
R4323AA | 8 | 1100 | 248 | 280 | 200 | 14 |
RS4323AA | 10 | 1600 | 364 | 280 | 125 | 9 |

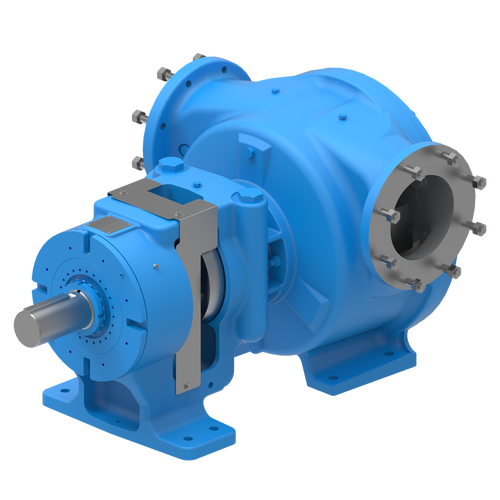

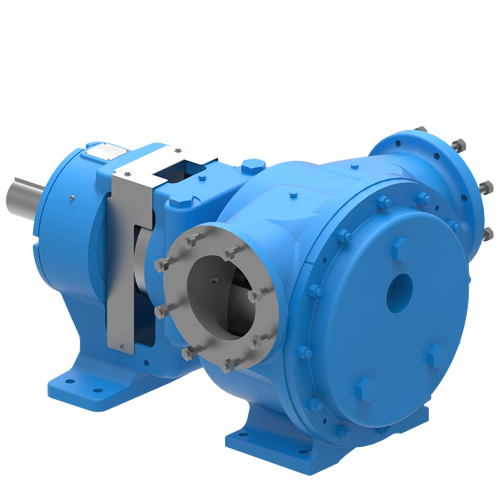

Photos
Rohöle
Dies ist ein sehr allgemeiner Begriff für unraffinierte Öle, die normalerweise aus dem Boden gewonnen werden. Einige Rohöle können Partikel enthalten, die von der Ölquelle oder der Fördermethode stammen. Sie gelten als entflammbare Flüssigkeiten. Rohöle werden später raffiniert und für alle möglichen Zwecke verwendet, von der Herstellung von Kunststoffen bis hin zu Benzin.
suggested pumps
Schmieröl (Schmierung von Maschinen)
Pumpen zur Schmierung von Maschinen werden in allen Bereichen eingesetzt, von kleinen Notstromgeneratoren bis hin zu Marineschiffen. Schmieröle sind, wie der Name schon sagt, die Flüssigkeiten, die zur Schmierung von rotierenden und sich hin- und herbewegenden Maschinen verwendet werden. Schmieröle können mit höherem Druck gehandhabt werden, um ihr Eindringen in die Ausrüstung zu gewährleisten.
Wachs
Wachse können natürliche Sekrete von Pflanzen oder Tieren sein, wie z. B. Bienenwachs, oder Nebenprodukte der Erdölraffination. Wachs wird in der Papier- und Kartonindustrie häufig verwendet, um Produkte wie Kartons und Papierverpackungen feuchtigkeitsbeständig zu machen. Wachs kann auch dazu beitragen, dass Lebensmittel nicht an der Papierverpackung haften bleiben.
Geschmolzener Schwefel
Geschmolzener Schwefel ist eine schwer zu pumpende Flüssigkeit, da der Temperaturbereich, in dem er gehandhabt werden kann, sehr eng ist. Geschmolzener Schwefel ist typischerweise bis zu 240 °F fest und verfestigt sich dann bei etwa 370 °F wieder. Der empfohlene Handhabungsbereich liegt bei 270 °F bis 310 °F bei einer Viskosität von 6–9 cP. Die Pumpe benötigt eine Wärmequelle wie einen Mantel oder elektrische Wärme, um zu verhindern, dass das Produkt in der Pumpe erstarrt.
