Tutto quello che c'è da sapere sui corpi ProPort™

La nuova generazione di pompe a ingranaggi interni di Viking Pump (dimensioni H-QS in acciaio e acciaio inox) offre un'ampia gamma di vantaggi che le pompe in lega precedenti non potevano offrire, in particolare nell'area della flessibilità di accoppiamento. Queste nuove pompe hanno ridotto il numero di configurazioni del corpo, il che aiuta a ridurre la complessità di produzione, i costi e i tempi di consegna, aumentando allo stesso tempo il numero di opzioni di portamento e fornendo una maggiore flessibilità di portamento.

A causa dell'ampia gamma di viscosità che una pompa Viking può gestire, i nostri utenti ci hanno detto che vogliono avere la possibilità di avere porte più piccole per i liquidi a bassa viscosità, per ridurre i costi delle tubazioni, o di avere porte molto più grandi per i liquidi ad alta viscosità, per ridurre le perdite per attrito e quindi i requisiti di potenza. Ciò significa che una pompa di una certa dimensione deve avere diverse opzioni di dimensioni delle porte, oltre a porte conformi a diversi standard globali e a diversi valori di pressione/temperatura.

Una delle ragioni principali delle numerose configurazioni di corpo che Viking Pump produceva in passato era che le bocche erano fuse integralmente nel corpo, il che significava che ogni dimensione di pompa aveva un corpo unico per ogni porta, standard e opzione di rating. Questo ha portato a una proliferazione di corpi per soddisfare ogni esigenza a livello globale.

Il corpo della Viking Pump ProPort™

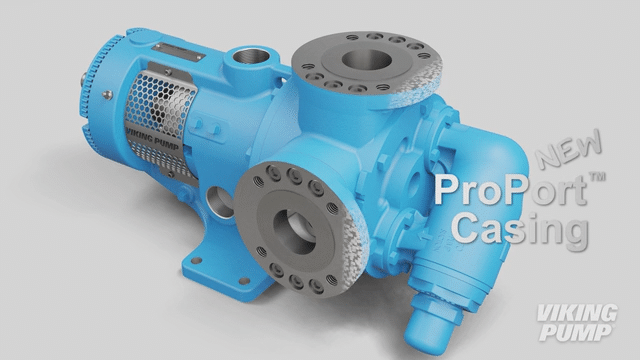

Uno dei principali cambiamenti che hanno portato ai nuovi corpi ProPort™ è l'utilizzo di porte imbullonate invece di porte fuse. Ciò ha consentito di ridurre il numero di corpi unici da 372 a 14. Questo va ripetuto: passare da 372 corpi unici a 14. Ciò consente ai distributori di avere a magazzino una gamma di dimensioni con la possibilità di cambiare rapidamente le porte per soddisfare le disposizioni di tubazioni uniche dei loro clienti.

Ad esempio, le nuove pompe di dimensioni K e KK offrono porte NPT da 2“ imbullonate; flange a faccia rialzata di Classe 150 compatibili con ANSI nelle dimensioni 2”, 2-1/2“, 3” e 4“; Classe 300 nelle dimensioni 2”, 2-1/2“ e 3”; nonché porte DIN 50, 65 e 80 PN16. Quindi, invece di molti corpi, un solo corpo, utilizzato su entrambe le dimensioni K e KK, ha 11 opzioni di porte imbullonate, con un'apertura interna dimensionata per ospitare la porta più grande disponibile. Veda la tabella sottostante per le porte disponibili.

Vantaggi principali dei corpi ProPort™

Oltre ai vantaggi in termini di flessibilità, tempi di consegna e riduzione dei prezzi, ecco alcuni motivi aggiuntivi per passare al corpo ProPort™ delle pompe Modular:

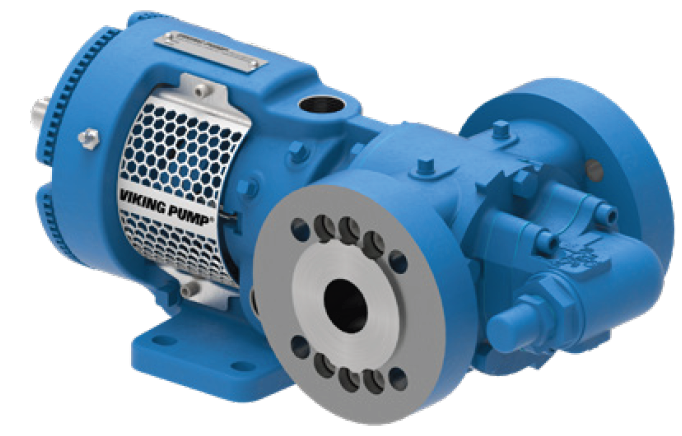

• Le porte filettate NPT rimovibili sulle pompe di dimensioni H-L eliminano la necessità di unire le linee di aspirazione e di mandata, che in precedenza erano necessarie per rimuovere una pompa con porta NPT.
• Poiché tutte le porte possono essere riutilizzate, se è necessaria una pompa sostitutiva, si possono ordinare meno porte per ridurre ulteriormente i costi.
• Le porte imbullonate possono essere sigillate con guarnizioni o O-ring e sono state progettate e testate per garantire che i valori di carico degli ugelli superino gli standard ASME, DIN e altri a livello globale.
• Il suo distributore può fornire porte di aspirazione allargate per ridurre al minimo le perdite di attrito che diminuiscono l'NPSHa e possono causare cavitazione, mentre utilizza porte di mandata di dimensioni più piccole per mantenere bassi i costi delle tubazioni.

Più caratteristiche in ogni corpo

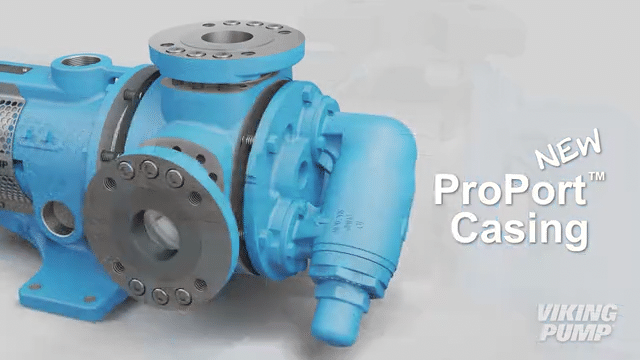

Per prima cosa, le pompe in lega di Viking Pump hanno utilizzato a lungo guarnizioni per sigillare la staffa e la testa al corpo, poiché le guarnizioni erano compatibili con quasi tutti i liquidi e semplificavano la selezione dei prodotti. Tuttavia, alcuni clienti preferivano le guarnizioni O-ring, che comportavano la lavorazione di scanalature speciali con costi più elevati e tempi di consegna più lunghi. I nuovi corpi ProPort™ sono dotati di guarnizioni, ma hanno anche scanalature O-ring standard per consentire guarnizioni O-ring statiche, se necessario.

In secondo luogo, gli scarichi del corpo, che prima erano opzionali e aggiungevano costi e tempi di consegna, ora sono standard e consentono uno svuotamento quasi completo prima di rimuovere la pompa per la manutenzione. Questo aumenta la sicurezza dell'operatore e riduce al minimo le fuoriuscite di liquido in loco.

Infine, alcuni clienti hanno richiesto scanalature a filo e/o a risucchio lavorate su misura per promuovere una piccola quantità di flusso dietro il rotore, per evitare che materiali come il lattice o il cioccolato vi si depositino. I nuovi corpi sono dotati di fori che vanno dalle porte di aspirazione e scarico all'area dietro il rotore, tappati con viti di fermo rimovibili come standard, per consentire agli utenti di sperimentare la migliore combinazione di lavaggio e/o risucchio, se necessario.

Se i corpi ProPort™ non fossero abbastanza sorprendenti, consulti il blog Panoramica sulle pompe modulari e il prossimo blog sulle staffe modulari U-Plus™ e la flessibilità di tenuta che offrono!
